深海儀器懸掛吊拉防扭分支纜繩

　　摘要

　　這種纜繩涉及深海儀器懸掛技術領域，具體涉及一種深海儀器懸掛吊拉防扭分支纜繩，其包括吊拉主纜，吊拉主纜包括主纜編織層，主纜編織層固定連接有主纜繩環，主纜編織層外套設有多個分支編織層，分支編織層兩端均固定連接于主纜編織層上，分支編織層一端設置有分支繩纜，分支繩纜遠離分支編織層一端固定連接有分支繩環，主纜繩環和分支繩環內均固定連接有環眼連接件；分支編織層遠離主纜繩環一端固定連接有固定塊，固定塊位于分支編織層與主纜編織層之間，固定塊轉動連接于主纜編織層，主纜編織層固定連接有多個防扭節，防扭節抵接于分支編織層內側，這種分支纜具有更強的防扭能力和抗拉能力。

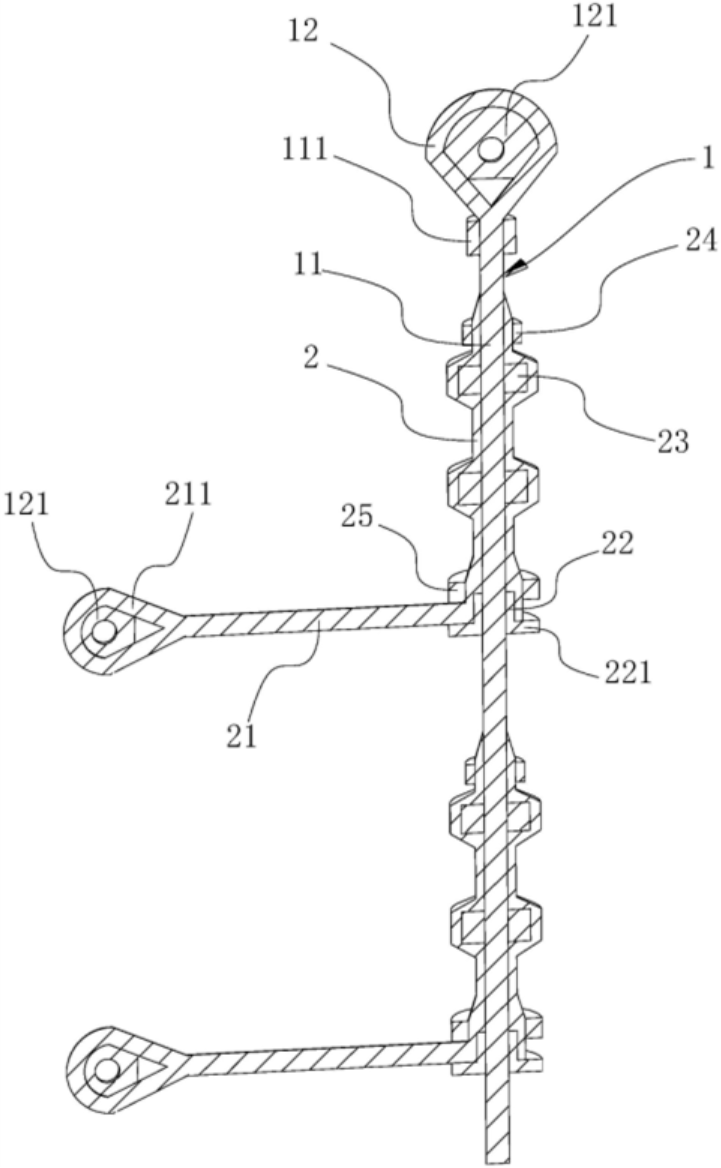

　　1 .一種深海儀器懸掛吊拉防扭分支纜繩，包括吊拉主纜 (1)，其特征在于：吊拉主纜 (1)包括主纜編織層(11)，主纜編織層(11)固定連接有主纜繩環(12)，主纜編織層(11)外套設有多個分支編織層(2)，分支編織層(2)兩端均固定連接于主纜編織層(11)上，分支編織層(2)一端設置有分支繩纜(21)，分支繩纜(21)遠離分支編織層(2)一端固定連接有分支繩環(211)，主纜繩環(12)和分支繩環(211)內均固定連接有環眼連接件(41)(121)；分支編織層(2)遠離主纜繩環(12)一端固定連接有固定塊(22)，固定塊(22)位于分支編織層(2)與主纜編織層(11)之間，固定塊(22)轉動連接于主纜編織層(11)，主纜編織層(11)固定連接有多個防扭節(23)，防扭節(23)抵接于分支編織層(2)內側。

　　2 .根據權利要求1所述的一種防扭分支纜，其特征在于：分支編織層(2)遠離分支繩纜(21)一端編織于主纜編織層(11)內。

　　3 .根據權利要求1所述的一種防扭分支纜，其特征在于：固定塊(22)遠離主纜繩環(12)一端固定連接有堵頭(221)，堵頭(221)伸出分支編織層(2)且堵頭(221)的橫截面直徑大于分支編織層(2)的橫截面直徑。

　　4 .根據權利要求3所述的一種防扭分支纜，其特征在于：主纜編織層(11)靠近主纜繩環(12)位置處固定連接有第一緊固環(111)，分支編織層(2)靠近支撐繩纜遠離堵頭(221)一側位置處固定連接有第二緊固環(24)，分支編織層(2)另一端固定連接有第三緊固環(25)。

　　5 .根據權利要求1所述的一種深海儀器懸掛吊拉防扭分支纜繩，其特征在于：固定塊(22)和防扭節(23)表面粗糙設置。

　　6 .根據權利要求1所述的一種防扭分支纜，其特征在于：主纜編織層(11)外套設有多個轉動環(13)，轉動環(13)均抵接于分支編織層(2)內側，轉動環(13)均相互抵接，轉動環(13)均固定連接有具有彈性的凸板(131)，凸板(131)沿主纜編織層(11)的長度方向設置，轉動環(13)與主纜編織層(11)之間填充有滑石粉(132)。

　　7 .根據權利要求6所述的一種防扭分支纜，其特征在于：每個轉動環(13)一側均固定連接有T型凸起(133)，T型凸起(133)沿轉動環(13)圓周方向設置，每個轉動環(13)另一側均開設有T型滑槽(134)，T型滑槽(134)沿轉動環(13)圓周方向設置，每個轉動環(13)的T型凸起(133)均滑動連接于相鄰轉動環(13)的T型滑槽(134)內。

　　8 .根據權利要求6所述的一種防扭分支纜，其特征在于：主纜編織層(11)內設置有光纖(3)，光纖(3)外套設有保護管(31)，保護管(31)外固定連接有熱熔膠層(32)，保護管(31)外固定連接有加強筋(311)，加強筋(311)沿保護管(31)長度方向設置，保護管(31)靠近分支繩纜(21)位置處固定連接有分支管(33)，分支管(33)固定連接于分支纜內，光纖(3)伸入分支管(33)內，分支管(33)遠離保護管(31)一端固定連接有接頭(34)，接頭(34)露出分支繩纜(21)，光纖(3)固定連接于接頭(34)上，靠近分支管(33)的轉動環(13)開設有通槽(135)，分支管(33)穿過通槽(135)設置。

　　9 .根據權利要求1所述的一種防扭分支纜，其特征在于：分支繩纜(21)上固定連接有多個連接件(41)，每個連接件(41)上均固定連接有具有彈性的弧形板(4)，每個弧形板(4)一端均固定連接有卡接桿(42)，弧形板(4)另一端均開設有卡接槽(43)，每個弧形板(4)的卡接桿(42)均能夠卡接于卡接槽(43)內，當卡接桿(42)卡接于卡接槽(43)內時，弧形板(4)能夠包圍主纜編織層(11)。

　　10 .根據權利要求9所述的一種深海儀器懸掛吊拉防扭分支纜繩，其特征在于：每個弧形板(4)上均開設有第一螺紋槽(44)，弧形板(4)連接有第一螺栓(45)，第一螺栓(45)轉動連接有具有彈性的連接條(5)，連接條(5)的長度大于兩個相鄰弧形板(4)之間的距離，連接條(5)另一端轉動連接有第二螺栓(51)，第一螺栓(45)和第二螺栓(51)均能夠螺紋連接于第一螺紋槽(44)內，連接條(5)靠近第二螺栓(51)一端開設有第二螺紋槽(52)，第一螺栓(45)均能夠螺紋連接于第二螺紋槽(52)內。
